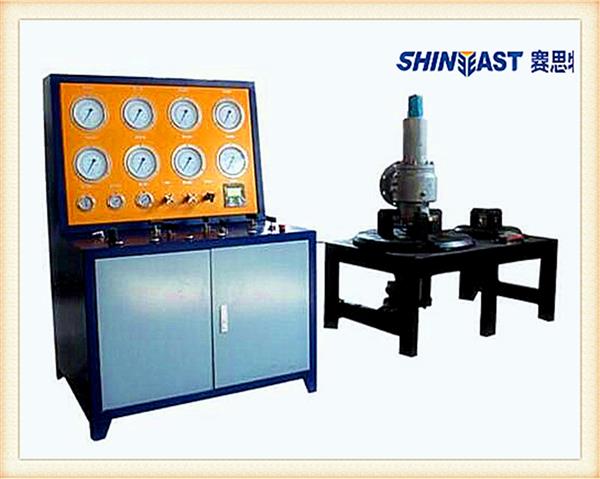

安全閥整定測試試驗臺是我公司參考GB/T 12242-2005（壓力釋放裝置、性能試驗規范），研制而成的安全閥整定壓力的調整及測試的新型試壓裝置。手動數顯表控制安全閥校驗臺設備介紹 大口徑安全閥校驗臺 離線式安全閥校驗設備
一、功能
安全閥裝配測試臺對各種安全閥進行整定壓力調整、整定壓力檢測、排放壓力檢測、回座壓力檢測等，考核其壓力安全性能。
二、型號
AQF-40
三、系統組成
主要由動力系統、工件裝夾系統、數據采集測試系統等組成。手動數顯表控制安全閥校驗臺設備介紹 大口徑安全閥校驗臺 離線式安全閥校驗設備
1.動力系統：
高壓動力源：
空氣增壓泵STT60:驅動壓力3-8bar;輸出壓力320bar; 為高壓安全閥輸出提供預增壓力；
氣液增壓泵GD40：驅動壓力3-8bar;輸出壓力0-320bar; 為高壓安全閥輸出提供預增壓力；
低壓動力源：
采用驅動空氣，驅動壓力3-8bar;根據輸出壓力用調壓閥調整輸出壓力。
2.工件裝夾系統：
本裝夾系統采用相應規格的油缸進行加緊，夾緊力充分滿足安全閥的壓力要求；泄壓閥采用規格相應的連接工裝，與高壓泵氣體管路相連；氣缸壓緊保證被測件與管路之間的密封性， 2路單獨操作。
四、主要設備清單
序號. | 名稱 | 品牌 | 規格 | 產地 | 單位 | 數量 |
1. | 增壓泵 | SHINEEAST | STT60 | 濟南賽思特 | 臺 | 1 |
2. | 二聯件 | 國產 | UFR/L-04 | 件 | 2 | |
3. | 二位三通電磁閥 | 亞德客 | 3V410-15-DC24 | 臺灣 | 件 | 2 |
4. | 壓緊油缸 | SHINEEAST | 20T | 濟南賽思特 | 件 | 1 |
5. | 手動針閥 | SHINEEAST | SCV70 | 濟南賽思特 | 件 | 9 |
6. | 球閥 （二位三通） | SHINEEAST | BV6013 | 濟南賽思特 | 件 | 1 |
7. | 加緊油缸 | SHINEEAST | 30T | 濟南賽思特 | 件 | 1 |
8. | 精密壓力表 （0.4級） | 南京凱曼 | 0-1.6MPa/0.4級 | 國產 | 塊 | 2 |
9. | 精密壓力表 （0.4級） | 南京凱曼 | 0-60MPa/0.4級 | 國產 | 塊 | 2 |
10. | 精密壓力表 （0.4級） | 南京凱曼 | 0-6MPa/0.4級 | 國產 | 塊 | 2 |
11. | 精密壓力表 | 南京凱曼 | 0-25MPa/0.4 | 國產 | 塊 | 2 |
12. | 壓力變送器 | 昆山 | 0-1.6MPa/0.5% | 國產 | 塊 | 1 |
13. | 壓力變送器 | 昆山 | 0-60MPa/0.5% | 國產 | 塊 | 1 |
14. | 管路連接附件 | SHINEEAST | 國產 | 批 | 1 | |
15. | 單片機 | SHINEEAST | 濟南賽思特 | 2 | ||
16. | 電磁換向閥 | YUKUN | DCG-02-24 | 佛山 | 套 | 2 |
17. | 工裝夾具 | SHINEEAST | SPT(12) | 濟南賽思特 | 批 | 1 |
18. | 控制箱體 | SHINEEAST | SPT(1) | 濟南賽思特 | 批 | 1 |
19 | 焊接式工作臺架 | SHINEEAST | SPT(03) | 濟南賽思特 | 架 | 1 |
20 | 儲氣罐 | 格瑞特 | 4L | 重慶 | 支 | 1 |
