一、Y416彈簧薄膜式減壓閥的產品特點： Y416彈簧薄膜式減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能，本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。
二、Y416彈簧薄膜式減壓閥主要零部件：
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
缸套 | 2Cr13/25（鍍硬鉻） |
活塞 | 2Cr13 |
O型圈 | 丁晴橡膠 |
密封圈 | 丁晴橡膠 |
膜片 | 夾織物丁晴橡膠 |
調節彈簧 | 60Si2Mn |
三、Y416彈簧薄膜式減壓閥外形尺寸：
公稱通徑DN | 外 形 尺 寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 305 | 95 |
20 | 160 | 180 | 305 | 95 |
25 | 180 | 200 | 305 | 95 |
32 | 200 | 220 | 305 | 95 |
40 | 220 | 240 | 330 | 110 |
50 | 250 | 270 | 330 | 110 |
65 | 260 | 280 | 330 | 110 |
80 | 310 | 330 | 355 | 155 |
100 | 350 | 380 | 355 | 155 |
125 | 400 | 450 | 420 | 200 |
150 | 450 | 500 | 420 | 200 |
200 | 500 | 560 | 475 | 230 |
250 | 600 | 510 | 280 | |
300 | 800 | 560 | 320 |

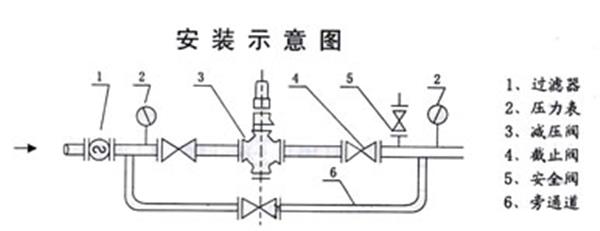

四、Y416彈簧薄膜式減壓閥安裝示意圖：
