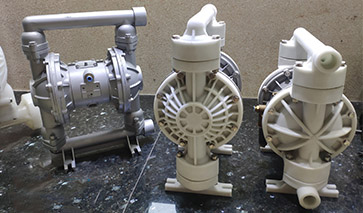

隔膜泵由執行器和閥門組成。隔膜泵執行器有氣動執行器和電動執行器，型號為QBY/QBK型氣動隔膜泵和DBY型電動隔膜泵。隔膜泵的主體（閥體）有四種材料：塑料，鋁合金，鑄鐵和不銹鋼，可根據液體或氣體介質的要求進行選擇。隔膜泵內部的隔膜片也根據不同的液體介質由丁腈橡膠，氯丁橡膠，氟橡膠，聚偏氟乙烯，聚四六乙烯制成，因此訂購時應注明介質類型。
1.隔膜泵的組成和分類
隔膜泵，也稱為控制泵，是執行器的主要類型。通過接收從調節控制單元輸出的控制信號，通過動力操作來改變流體流量。隔膜泵通常由執行器和閥門組成。根據執行器使用的功率，隔膜泵可分為三種類型：氣動，電動和液壓。即，以壓縮空氣為動力的氣動隔膜泵，以電為動力的電動隔膜泵以及以壓力為動力的液體介質（例如，油等）電動液壓隔膜泵。此外，根據它們的功能和特性，有電磁閥，電子，智能和現場總線隔膜泵。隔膜泵的類型和結構多種多樣，并且會不斷更新和換代。一般而言閥是通用的，可以與氣動執行器，電動執行器或其他執行器匹配。
2.隔膜泵型號的選擇
2.1隔膜泵閥體類型的選擇閥體的選擇是隔膜泵選擇中最重要的環節。隔膜泵閥體類型很多，常用的有直通單座，直通雙座，角閥，隔膜，小流量，三通，偏心旋轉，蝶形，套筒式，球形等。在選擇閥之前，必須仔細分析控制過程的介質，過程條件和參數，以收集足夠的數據以了解系統對隔膜泵的要求，并且應根據收集的信息確定要使用的閥的類型數據。在特定選擇中，您可以考慮以下方面：
（1）閥芯的形狀和結構主要根據所選的流量特性和不平衡力來考慮。
（2）耐磨性當流體介質是含有高濃度磨料顆粒的懸浮液時，每次關閉閥芯和閥座連接面都會產生嚴重的摩擦。因此，閥的流路應該平滑，并且閥的內部材料應該堅硬。
（3）耐腐蝕性由于介質的腐蝕性，在滿足調節功能的情況下，請選擇結構簡單的閥門。
（4）介質的溫度和壓力當介質的溫度和壓力較高且變化較大時，應選擇溫度和壓力變化不大的閥芯閥門和閥座材料。
（5）防止閃蒸和氣蝕閃蒸和氣蝕僅發生在液體介質中。在實際生產過程中，閃蒸和氣蝕現象不僅影響流量系數的計算，而且還會形成振動和噪聲，從而縮短了閥門的使用壽命。因此，在選擇閥門時，應防止閥門閃蒸和氣蝕。
3.隔膜泵直徑的選擇：
隔膜泵直徑的選擇和確定主要基于閥的流量，即cv。在各種項目中儀器的設計和選擇中，對隔膜泵進行cv計算，并應提供隔膜泵的設計規格。從隔膜泵的CV計算到閥門直徑的確定，通常需要以下步驟：
A.確定計算的流速?，F有的生產能力，設備負荷和介質條件決定了計算出的流量qmax和qmin。
B.確定閥前后的壓差。根據所選的閥流量特性和系統特性，選擇s（阻力系數），然后確定計算出的壓力差。
C.計算CV根據調整后的介質，選擇合適的計算公式和圖表，得出cmax和cmin。
D.選擇CV。根據cmax，在選定的產品標準系列中，選擇>cmax及其最接近的級別c。
E.隔膜泵的開度計算。通常，最大計算流量下的開度為90％，最小計算流量下的開度為10％。
F.檢查隔膜泵實際可調比例的計算。通常要求實際可調比例為10。
G.確定閥座的直徑和公稱直徑。確認合適后，根據c確定。
4.隔膜泵類型的選擇
?。?）隔膜泵閥體類型的選擇
閥體的選擇是隔膜泵選擇中最重要的部分。隔膜泵閥體類型很多，常用的有直通單座，直通雙座，角形，隔膜，小流量，三通，偏心旋轉，蝶形，套筒式，球形等。在選擇閥門之前，必須仔細分析控制過程的介質，工藝條件和參數，以收集足夠的數據以了解系統對隔膜泵的要求，并且應根據收集的信息確定要使用的閥門的類型數據。在選擇中，您可以考慮以下方面：
A.耐磨性當流體介質是包含高濃度磨料顆粒的懸浮液時，每次關閉閥芯和閥座連接面都會產生嚴重的摩擦。因此，閥門的流路應該平滑，并且閥的內部材料應該堅硬。
B.耐腐蝕性由于介質具有腐蝕性，因此在滿足調節功能的情況下，請嘗試盡量選擇結構簡單的閥門。
C.閥芯的形狀和結構主要根據所選的流量特性和不平衡力等相關條件來考慮。
D.介質的溫度、壓力。當介質的溫度和壓力較高且變化較大時，應選擇受溫度和壓力變化不大的閥門。
E.防止閃蒸和氣蝕閃蒸和氣蝕僅發生在液體介質中。在實際生產過程中，閃蒸和氣蝕現象不僅影響流量系數的計算，而且還會形成振動和噪聲，從而縮短了閥門的使用壽命。因此，在選擇閥門時，應防止閥門閃蒸和氣蝕。
?。?）隔膜泵執行器的選擇
A.輸出功率的考慮
無論哪種類型的執行器，其輸出力都是克服載荷的有效力（主要是指不平衡力和不平衡力矩加上摩擦力，密封力，重力和其他相關力）。因此，為了使隔膜泵正常工作，配對的執行器必須能夠產生足夠的輸出力以克服各種阻力，以確保高度的密封和閥門的打開。
對于雙作用氣動，液壓和電動執行器，通常沒有復位彈簧。作用力的大小與其運行方向無關。因此，選擇執行器的關鍵是找出最大輸出力和電動機的旋轉轉矩。對于單作用氣動執行器，輸出力與閥的開度有關。隔膜泵上的力也會影響運動特性。因此，需要在隔膜泵的整個打開范圍內建立力平衡。
B.確定執行機構的類型
確定執行器的輸出功率后，根據過程環境的要求選擇相應的執行器。當現場有防爆要求時，應使用氣動執行器，接線盒應防爆，不能選擇電動執行器。如果沒有防爆要求，可以同時使用氣動和電動執行器，但是從節能的角度來看，應盡可能選擇電動執行器。對于液壓執行器，它們沒有像氣動和電動執行器那樣被廣泛使用，但是它們具有調節精度高，運動快和平滑的特點。因此，在某些情況下，為了獲得更好的調節效果，必須選擇液壓執行機構，例如電廠透明機的速度調節，煉油廠催化裝置反應器的溫度調節控制，等等
湖南圣博凱斯泵閥總結。
