工程塑料隔膜泵的工作原理

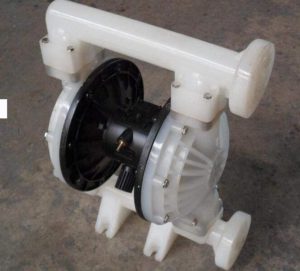

工程塑料隔膜泵是一種新型的輸送機械，是目前比較新穎的一種泵。

工程塑料隔膜泵的泵體內隔膜的材料一般為聚四氟乙烯。該材料具有強的耐酸，耐堿和各種有機溶劑的特性，幾乎不溶于所有溶劑。材料隔膜是目前質量比較好的隔膜產品之一。該材料是四氟乙烯和六氟丙烯的共聚物。它是一種改進的聚四氟乙烯材料，享有“塑料王”的美譽。

在泵的兩個對稱工作室中，在A和B的每一個中均安裝有一個隔膜，該隔膜通過中央連桿整體連接。壓縮空氣從泵的進氣口進入空氣分配閥，壓縮空氣通過空氣分配機構引入一個腔體中，以推動腔體中的隔膜移動，同時排出另一腔體中的氣體。一旦到達沖程末端，空氣分配機構就會自動將壓縮空氣引入另一個工作室，推動隔膜向相反的方向移動，從而使兩個隔膜連續且同步地往復運動。在圖中，壓縮空氣從E進入閥，使隔膜向右移動，腔A的吸力使介質從C的入口流入，推動球閥打開，進入腔A，球閥門由于吸力而關閉；腔室B中的介質被擠壓，球閥被推開并從出口D流出。同時，球閥被鎖定以防止回流。這樣，介質從C的入口連續吸入，并從D的出口排出。
