雙吸泵結構組成圖解_單級雙吸泵結構圖

單級雙吸中開泵的結構圖?{產品概述}

單級雙吸臥式中開式離心泵。這種類型的泵的吸入口和排出口位于泵的軸線下方。維護期間，只要卸下泵蓋，就可以卸下所有零件進行維護。該泵主要由泵體，泵蓋，軸，葉輪，密封圈，軸套，軸承零件等組成。其性能符合我國的標準。它主要用于輸送不含固體顆?；蚱渌锢砗突瘜W性質類似于水的液體的清水。適用于工業和城市給排水，農田灌溉和排水。

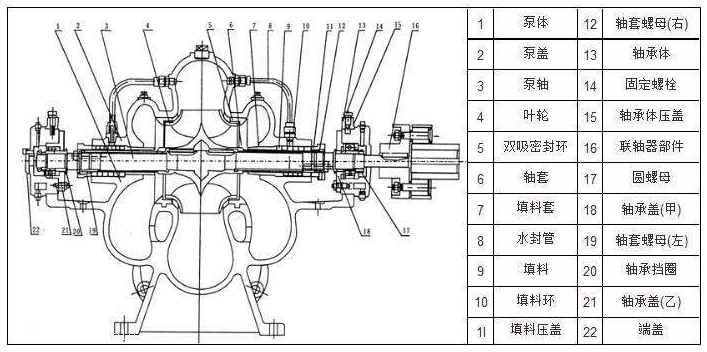

單級雙吸泵結構圖

單級雙吸分體泵的結構圖?{產品特點}

1.密封系統：可選機械密封和填料密封的冷卻和潤滑采用內部循環；

2.大流量，高效率：雙吸葉輪，具有大流量，高效率的特點；

3.可更換的軸套：軸套是易損件，可保護軸并延長泵的使用壽命；

4.密封圈：作為易損件，密封圈具有提高泵的效率和延長泵的使用壽命的特性。

5.單級雙吸泵的性能和優點：效率高，可達97％；安裝簡單，維護方便；.結構穩定，適合長期運行；經久耐用。

單級雙吸中開泵的工作條件

流量范圍：30?6500 m3 / h

揚程范圍H：8?140m

介質溫度：-20℃?80℃

環境溫度：≤40℃

以上是湖南圣博凱斯水泵對單級雙吸泵的結構圖進行的簡要總結。
