鋁合金氣動隔膜泵結構特點
1.鋁合金氣動隔膜泵不會發生過熱現象，在排氣時是一個膨脹吸熱的過程，工作時溫度是降低的，沒有有害氣體排出。
2.不會產生火花，不用電力工作，接地后防止了靜電火花。
3.可以空轉運行，不會有危險。
4.對物料的剪切力低，對物料的攪動較小，適用于不穩定物質的輸送。
5.鋁合金氣動隔膜泵沒有復雜的控制系統，沒有電纜和保險絲等。
6.無動密封，有效防止泄露，維修簡單方便，工作時沒有死點。
7.可以通過含顆粒的液體，因為容積式工作并且進口為球閥，不容易堵塞。
8.全部的能量利用，關閉出口時，該泵自動停機。

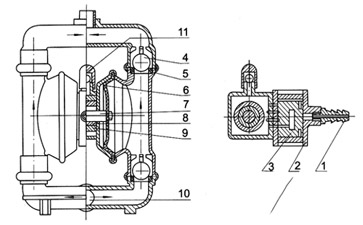

鋁合金氣動隔膜泵結構圖
| 1 | 進 氣 口 | 4 | 圓 球 | 7 | 連 桿 | 10 | 泵進口 |
| 2 | 配氣閥體 | 5 | 球 座 | 8 | 連桿銅套 | 11 | 排氣口 |
| 3 | 配 氣 閥 | 6 | 隔 膜 | 9 | 中間支架 |
鋁合金氣動隔膜泵結構圖
鋁合金氣動隔膜泵性能參數
| 型號 | 流量m3/h | 揚程m | 出口壓力kgf/cm2 | 吸程m | 允許通過顆粒直徑φ(mn) | 較大供 氣壓Kgf/cm2 | 較大空氣消耗量m3/min |
| QBY-10 | 0～0.8 | 0～50 | 6 | 5 | 1 | 7 | 0.3 |
| QBY-15 | 0～1 | 0～50 | 6 | 5 | 1 | 7 | 0.3 |
| QBY-25 | 0～2.4 | 0～50 | 6 | 7 | 2.5 | 7 | 0.6 |
| QBY-40 | 0～8 | 0～50 | 6 | 7 | 4.5 | 7 | 0.6 |
| QBY-50 | 0～12 | 0～50 | 6 | 7 | 8 | 7 | 0.9 |
| QBY-65 | 0～16 | 0～50 | 6 | 7 | 8 | 7 | 0.9 |
| QBY-80 | 0～24 | 0～50 | 6 | 7 | 10 | 7 | 1.5 |
| QBY-100 | 0～30 | 0～50 | 6 | 7 | 10 | 7 | 1.5 |
