臥式管道離心泵和臥式管道增壓泵采用了IS型離心泵的性能參數，并在通用泵的基礎上進行了巧妙的組合設計。同時，它是根據使用溫度和介質從泵類型中得出的。
適用于熱水，高溫，腐蝕性化工泵和油泵。
該系列產品具有高效，節能，低噪音，性能可靠的優點。
臥式單級單吸熱水泵根據使用溫度和介質，基于ISW類型派生適用于熱水的熱水泵。
源自ISW類型的是熱水泵，高溫泵，化學泵，油泵等。該系列泵具有出色的性能，高可靠性，長壽命，合理的結構和美觀的外觀。
該系列管道離心泵產品運行穩定，無振動；硬質合金密封件的不同材料可確保不會輸送不同介質的泄漏；低噪音：兩個低噪音軸承下的水泵運行平穩，除了電動機聲音微弱。
無噪音;故障率低：結構簡單合理，大大提高了整機的無故障工作時間。
產品功能：
1、結構緊湊。
該系列泵為臥式結構，與泵，機一體，外形美觀，占地面積小。與普通的臥式泵相比，占地面積減少了30％。
如果使用IP54室外電機，則無需泵房，并且可以在室外使用。
2、運轉平穩，噪音小，同心度高。
電動機和泵直接連接，簡化了中間結構，提高了運行的平穩性。葉輪具有出色的靜態平衡，在運行過程中無振動且噪音低，從而延長了水泵軸承的使用壽命并改善了使用環境。
3、軸封采用優質機械密封，動環和靜環均采用硬質合金制成，耐磨，無沉漏，使用壽命長。
4、采用先進的液壓模型，具有效率高，性能好的特點。
5、獨特的結構。

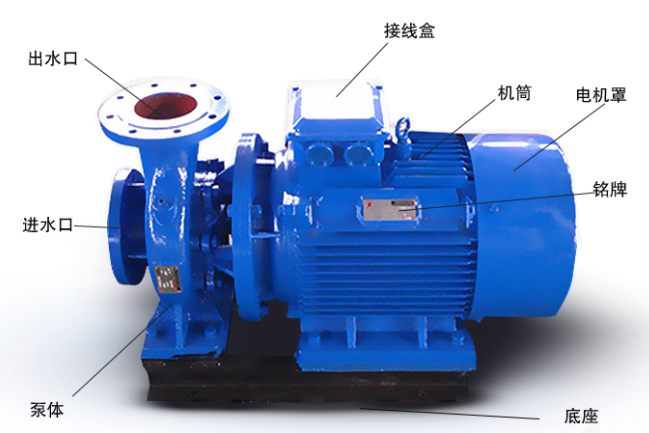

泵體下側設有排水孔，進，出口法蘭上均設有壓力孔，可確保泵的正常使用和維護。
6 、該系列臥式泵的進口是水平的，出口是垂直向上的，便于管道布置。
產品用途：
1、 ISWR型臥式熱水循環泵適用于能源，冶金，木材加工，化工，紡織，造紙，飯店，浴室，旅館，鍋爐熱水增壓循環和城市房屋采暖循環等場合。
使用溫度不超過120°C。
2、 ISW型臥式管道離心泵用于輸送清潔水和其他物理化學性質類似于清潔水的液體。
適用于工業和城市給排水，高層建筑增壓供水，海洋，花園灑水灌溉，消防增壓，長途運輸，HVAC制冷循環，衛生間等冷熱水循環及設備配套。
所用介質的溫度不超過85°C。
3、 ISWH臥式化學離心泵適用于輸送石油，化工，冶金，電力，造紙，食品，制藥和合成纖維行業中的腐蝕性液體。
工作溫度-20℃?+ 105℃。
4、 ISWY型臥式防爆油泵適用于輸送石油，紡織，化工，機械等行業的易燃易爆液體，輸送介質的溫度不超過120℃。
5、 ISWH
Y型臥式不銹鋼防爆化學離心泵適用于運輸易燃易爆化學液體。
6、 ISWD，ISWRD，ISWHD，ISWYD，ISWHYD臥式低速離心泵適用于對環境噪聲要求很高的場合，尤其是空調系統的冷凍水，冷卻水循環和終端增壓。 r \\ n
工作條件：
1、泵系統的最大工作壓力為1.6Mpa，即泵吸入口入口壓力+揚程≤1.6Mpa。當泵系統的工作壓力高于1.6Mpa時，在訂購時應單獨提及，以便在制造過程中泵的流動部件和連接件
該部件由鑄鋼制成。
2、當輔助輸送介質是純凈水或其他物理和化學性質與帶有細顆粒的純凈水具有類似化學性質的液體輸送介質時，應在訂購時另行說明，以使固體顆粒的體積含量通過組件的組合而被輸送。耐磨的機械密封不超過單位體積的
0.1％，顆粒尺寸為\\ u003c0.2mm。
3、環境溫度不超過40℃，海拔不超過1000m，相對濕度不超過95。制造商可以使用耐磨的機械密封。
參數表
| 型號 | 進口口徑(mm) | 出口口徑(mm) | 流量(m3/h) | 流量(l/s) | 揚程(m) | 電壓(V) | 效率(%) | 轉速(r/min) | 電機功率(kw) | 必須汽蝕余量(m) | 重量(KG) |
| ISW100-200A | 100 | 100 | 65.493.5121.6 | 18.22633.8 | 47.54437 | 380 | 647372 | 2900 | 18.5 | 444 | 215 |

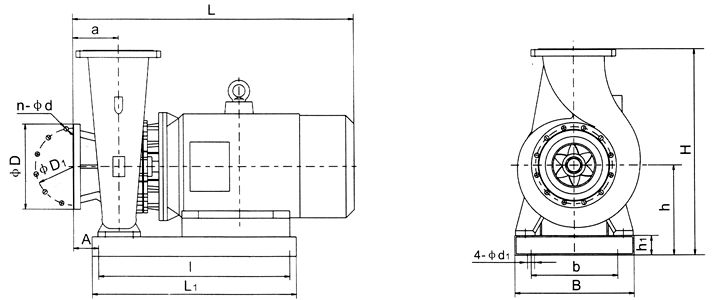

| 外型尺寸 | 底座尺寸 | 進出口法蘭尺寸 | 隔振器(墊) | ||||||||||||
| 型號 | h | H | L | a | A | L1 | B | l | b | h1 | 4-Φd1 | D | D1 | n-Φd | 規格 |
| ISW100-200A | 280 | 520 | 855 | 105 | 65 | 620 | 330 | 570 | 230 | 100 | 4-Φ18 | Φ220 | Φ180 | 8-Φ18 | JG2-1 |
