前段時間我們對臥式多級離心泵安裝注意事項進行了簡單描述，今天我們就來講解臥式多級離心泵安裝與調試。

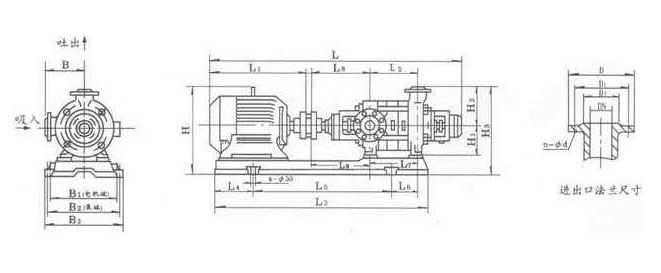

圖1臥式多級離心泵安裝圖
臥式多級離心泵安裝
泵體的吊裝
針對小型多級泵能用2人到4人抬起后放到機座上。針對中型多級泵，能用托運架與滾杠在斜面上滾動的方法來進行運輸與安裝。針對中大型多級泵，可以采用人字木起重架來進行吊裝，有時也可以采用單木起重桿與其他滑輪組配起來進行吊裝。有的起重機械把多級離心泵直接吊裝在基礎上。吊裝時應該把吊索捆綁在泵體的下面，不能捆綁在軸或者軸承上。泵體的中心線位置、標高與水平度找好后，就能把泵體和機座的連接螺栓擰緊，接著再用水平儀查看水平是否有變動，假如沒有變動，可以對電機進行安裝。

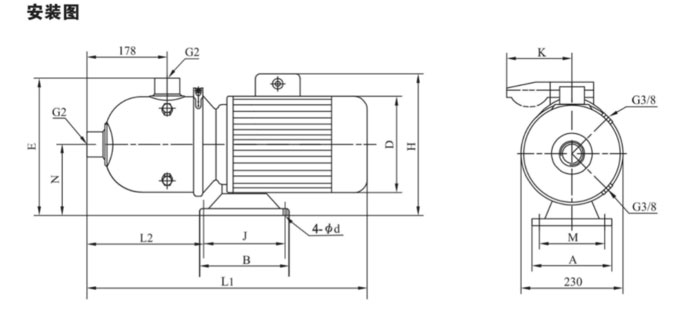

圖2臥式多級離心泵安裝圖
電機的安裝
臥式離心泵電機的安裝注意是將電機軸的中心線調整到和離心泵軸的中心線處于一條直線上。臥式多級離心泵和電機軸是利用各種聯軸器連接在一起，電機的安裝工作主要是對聯軸器進行找正。電機兩半聯軸器之間需要有軸向間隙，作用是防止臥式多級離心泵軸的竄動作用傳到電機的軸上去，電機軸的竄動作用傳到軸上。這個間隙要有一定的大小，通常大于離心泵軸與電機軸的竄動量之和。圖紙上對間隙是有規定的，假如圖紙上沒有規定，可以參考以下數值進行調整：小型離心泵間隙為2mm～4mm；中型離心泵間隙為4mm～5mm；大型離心泵間隙為4mm～8mm。
臥式多級離心泵調試
1.臥式多級離心泵運行前禁止高速空負載試運行，應該按照離心泵操作說明書上的要求進行帶液試運行，對于強制性進氣系統，臥式泵滾動軸承油的升溫不能高于28度，滾動軸承金屬材料的溫度應該小于93度。
2.對于臥式多級離心泵潤滑脂的溫度不能高于39度，滾動軸承構件的溫度應該小于82度。
3.在對離心泵進行調試過程中應該查看臥式泵滾動軸承的振動值，臥式離心泵的滾動軸承振動規定能夠參考有關是由化工設備轉動機械設備振動的規定。
4多級離心泵調試的過程中多級泵的運行應該沒有噪聲，冷凍液與潤滑脂等應該一切正常，離心泵和附設管道應該不容易有泄露情況發生。
5.臥式多級離心泵調試過程中應該留意電機的電流量是否在規定范圍內運行，如果電流量表明工作狀況離心泵揚程比實際揚程低，這時應該調小入口閘閥使電流量在額定范圍內使用。
6.臥式多級離心泵各種密封性和物質泄露不能高于以下規定：
①選擇填料密封性的多級離心泵：輕油20滴/分鐘，質量大油10滴/分鐘。
②選擇機封的冷卻水泵：輕油10滴/分鐘，質量大油5滴/分鐘。
③對于泵送有毒有害、易燃易爆的物質時，不能有明顯的泄露情況。
臥式多級離心泵安裝與調試由離心泵廠家總結。
