氣動隔膜泵的工作原理類似于柱塞泵，氣動泵是一種以壓縮空氣為動力，是由隔膜往復變形導致容積變化的容積泵，下面講解氣動隔膜泵的工作原理與應用優勢。
氣動隔膜泵的工作原理

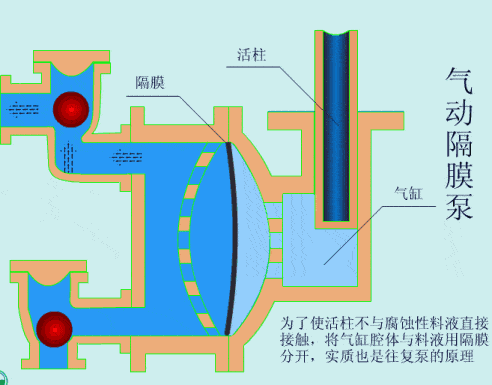

氣動隔膜泵工作原理動畫
氣動隔膜泵的原理是靠空壓機把壓縮空氣輸入隔膜泵的配氣閥來驅動隔膜泵中間體內鏈接軸來帶動，隔膜泵泵體介質室內的膜片做橫向拉伸運動來達到自吸流體作用的容積式往復泵。在氣動隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜驅動聯桿聯接兩塊隔膜同步運動。這時另外一個工作腔中的氣體會從膜片的背后排出泵外。隔膜泵是由氣流結構與液流結構兩大部分構成，再由兩側膜片完全隔離。
氣動隔膜泵的工作原理圖
氣源壓力需要超出每平方厘米兩公斤就能工作。在5公斤到8公斤的工作壓力下，氣閥室中的高壓氣體通過氣流疏導系統帶動連桿軸做左右往復運動，這時消耗后的低壓氣體通過排氣口快速排出。在兩側高和低壓氣體交替作用下連桿軸會帶動兩側膜片左右運動，會使兩邊的容積腔內氣壓發生交替變化，進而實現液體的連續吸入和排出。配氣機構則自動地把壓縮空氣引入另一個工作腔，推動隔膜往相反的方向運動，這會形成兩個隔膜的同步往復運動。每個工作腔中有兩個單向球閥，隔膜的往復運動會導致工作腔內容積發生改變，驅使兩個單向球閥進行交替地開啟與關閉，進而把液體連續地吸入與排出。
氣動隔膜泵工作原理
流體在通過氣動隔膜泵時軟密封球芯與閥座一開一關會使每個外隔膜室交替地填充與排出，球芯與閥座對通過的壓力差做出反應。球芯與閥座的軟密封形式可以通過某些含有小顆粒的流體。
氣動隔膜泵的應用優勢
（1）氣動隔膜泵有高吸程的節能裝置，上下端均有設置介質的進出口管，利用立柱隔排和中間體以及進氣管相連接，進氣管和氣源輸入管道相連接并且通過手動底閥和空氣過濾調壓閥以及漏式球閥和氣動隔膜泵的進氣口相連接。
（2）隔排支撐體與隔膜之間的密封性較好，可以有效防止液體接觸中心軸，沒有易燃易爆的危險，可以使氣動泵用于具有高腐蝕性的介質與化工類介質之用。
（3）假如隔膜泵在沒有液體的情況下運行可以保證運行的連續性，也不會損壞泵組件。
（4）氣動隔膜泵可以干運行，可以在六到七米的距離內啟動不會出現明顯的問題。
