單級雙吸離心泵的結構是雙開式離心泵通常也被稱之為單級雙吸中開式離心泵。單級雙吸式離心泵的特點是結構合理、運行成本低、使用效率高、使用年限長、安裝與維修比較便捷。
單級雙吸式離心泵結構
單級雙吸式離心泵的吸入口和吐出口都在泵軸心線下面，水平方向和軸線成垂直位置。在檢修過程中不需要拆卸進水、排水管路和電機，從聯軸器向泵的方向看去，中開泵為逆時針方向旋轉。訂貨時如果客戶需要也可以更改為順時針方向旋轉。單級雙吸式離心泵泵體和泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表與壓力表的管螺孔，進出水法蘭的下面制有放水的管螺孔。葉輪經過靜平衡校驗，可以用軸套與兩側的軸套螺母進行固定，軸向位置能利用軸套螺母進行調整，葉輪的軸向力使用葉片的對稱布置來達到平衡，可能會有一些剩余的軸向力由軸端的軸承來承受。
泵軸是有兩個單列向心球軸承進行支撐，軸承會裝在泵體兩端的軸承體中，可以用黃油來進行潤滑，雙吸密封環用來減少單級雙吸式離心泵壓水室的水漏回吸水室。

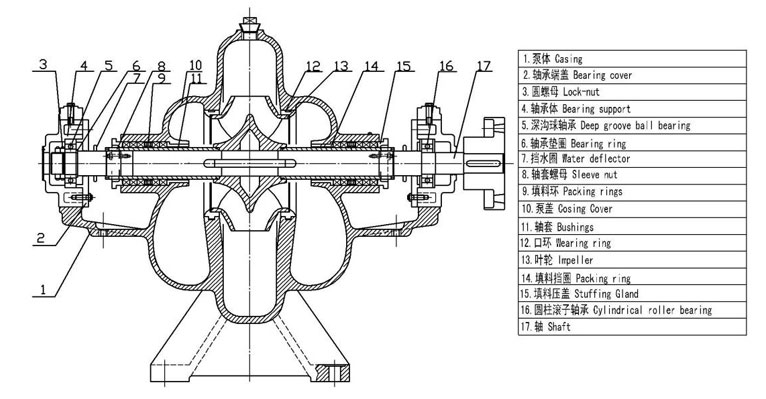

單級雙吸式離心泵結構
單級雙吸式離心泵特點
SH型單級雙吸離心泵和其他同類型的水泵相比具有使用效率高、結構合理、運行成本低、安裝和維護便捷、使用時間長等特點。是化工、消防、空調、水處理和其他行業的理想用泵。為了滿足不同用戶的需求，可以在安裝為立式也可以安裝成臥式結構，泵體的進出口法蘭在雙吸泵的左右下角。這樣能在不拆卸系統管路的情況下順利的把轉子取出，維修相當便捷泵體使用雙流道進行設計，這樣能減少徑向力，進而延長機封與軸承的壽命。葉輪的水力設計使用了CFD技術，提高了離心泵的水力效率。對葉輪進行動平衡可以確保雙吸中開泵的平穩運行。軸頸比較粗，軸承的間距比較短，進而減少了軸的擾度，機械密封與軸承的使用年限有所延長。軸套能使用多種不同的材料，避免軸被腐蝕與磨損，軸套能進行更換。磨損環泵體和葉輪間使用可以更換的磨損環，避免泵體與葉輪的磨損，更換更加方便，維修費用比較低，可以確保運行間隙與較高的工作效率。能使用填料密封也能使用機械密封，能在不拆卸泵蓋的情況下將密封裝置進行更換。軸承特別的軸承體設計能使軸承使用稀油潤滑或者油脂，軸承的設計壽命在10萬小時以上，能使用封閉軸承與雙列推力軸承。能根據用戶需求來選擇單級雙吸式離心泵的材質。
單級雙吸式離心泵結構特點由離心泵廠家總結。推薦閱讀：什么是單級雙吸離心泵？及其原理
