磁力離心泵是把永磁聯軸器的工作原理用在離心泵的高科技新型產品，設計安裝比較合理。從磁力離心泵安裝圖能看出磁力離心泵的安裝尺寸是有規格型號的，安裝尺寸圖會比較嚴謹。不能出現誤差，否則會出現不能正常安裝的情況。

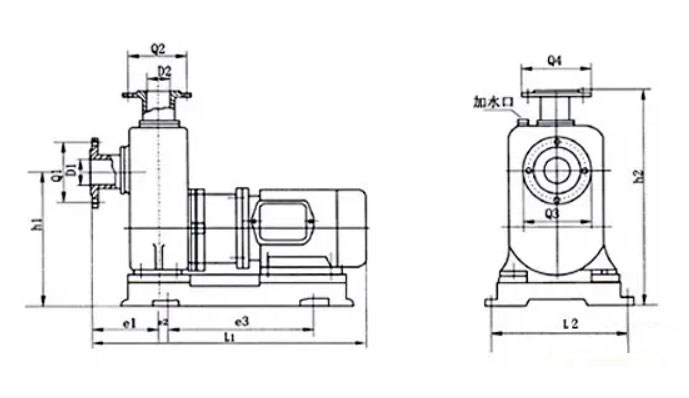

磁力離心泵安裝圖
磁力離心泵安裝圖
磁力離心泵安裝前的準備工作
1.查看磁力離心泵與電機，確保在運輸與裝卸過程中沒有損傷。
2.準備好工具與起重機械并且按照磁力離心泵安裝圖查看機器的基礎。
磁力離心泵安裝順序
1.將整套磁力離心泵運到現場時確保已經將電機都完全裝好，底座找平時能不用拆下磁力離心泵與電機。
2.把底座放在地基上，準備找平后再填充混凝土。
3.用水平儀通過磁力泵的吐出口平面查看底座的水平度再找平，將地腳螺栓安上后，再用混凝土灌注地腳螺栓。
4.把鋼尺放在聯軸器上，查看離心泵和電機的軸心線是否重合。
5.等到固定地腳螺栓的混凝土全部干固后，將地腳螺栓的螺母擰緊，檢查一下整臺機組的水平度，稍有不平時能用楔鐵進行找平。
6.安裝吸水口與出水口管路時，在管路和磁力離心泵結合時，應該注意不要使管路的重量與壓力增加到泵上，避免磁力離心泵出現變形。
7.將環境進行清理保持干凈衛生。
磁力離心泵的安裝標準
1.磁力驅動離心泵應該水平安裝，不能豎立，泵體不能承受管路的重量，針對特殊要求垂直安裝的場合電機應該朝上。
2.抽吸液面高出泵軸心線時，啟動前可以將吸入管道閥門打開即可，假如抽吸液面低出泵軸心線時管道需要配備底閥。
3.磁力離心泵使用前應該進行檢查工作，電機風葉轉動要靈活，沒有卡住和異常聲音，各緊固件需要進行緊固。
4.查看電機的旋轉方向是否和磁力泵轉向標記的一致。
5.電機啟動后可以緩緩打開排出閥，等到磁力離心泵進入正常工作狀態后，再把排出閥調節到所需的開度。
6.磁力離心泵停止工作前，應該先把排出閥門進行關閉，接著將吸入管道閥門打開。
7.應該水平安裝，開車前應該檢查冷卻箱的潤滑油油位，假如油位太低時應該立即補充。開泵前先把冷卻水回路打開，進水管閥門的開啟度應該根據正常工作后冷卻出水管的溫度進行調節。
7.磁力離心泵停止工作前，應該先把排出閥門關閉，接著將電源切斷，等到沒有電時再把冷卻水管閥門進行關閉。
磁力離心泵安裝圖由離心泵廠家總結，推薦閱讀：磁力泵和離心泵區別有哪些？
