如何確認消防給水體系穩壓泵揚程？
如何確認消火栓壓力開關敞開消火栓泵的壓力值？
以上兩個問題很多規劃人員對消防給水及消火栓體系技術標準GB50974-2014理解不準確，且按現有未修改的省標及國標圖集選用穩壓泵流量及揚程，形成規劃不合理乃至過錯。本文就此問題與我們一起討論。
消防給水及消火栓體系技術標準GB50974-2014第5.3.3條：
穩壓泵的規劃壓力應契合下列要求：
1、穩壓泵的規劃壓力應滿意體系主動發動壓力和管網充滿水的要求；（強制性條文）
2、穩壓泵的規劃壓力應保持體系主動啟泵壓力值設置點處的壓力在準工作狀況時大于體系設置主動啟泵壓力值，且增加值宜為0.07Mpa~0.10Mpa;
3、穩壓泵的規劃壓力應保持體系體系最晦氣點處救活設備在準工作狀況時的靜水壓力應大于0.15Mpa。

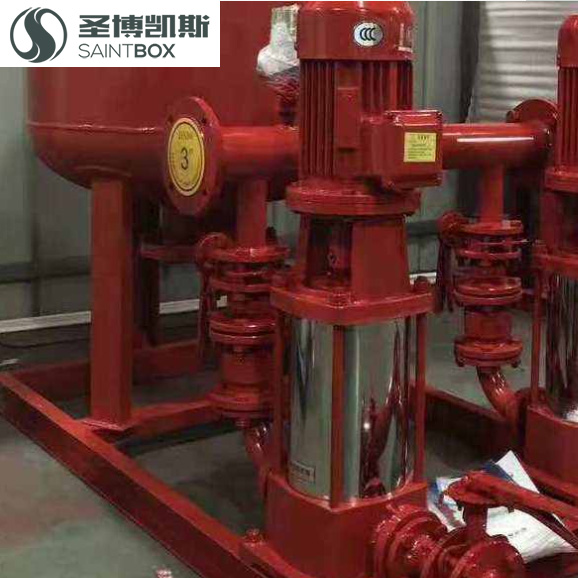

穩壓泵設置方位有兩種狀況，一種為設置在屋頂水箱間，另一種設置在消防水泵房內。
(1)當穩壓泵設置在屋頂時：
·穩壓泵啟泵壓力P1（Mpa）>(15-h1+h2)x0.01
h1---消防水箱最低水位與最晦氣點消火栓的凈高差（m）；
h2---消防水箱最低水位與氣壓罐電接點壓力表的凈高差（m）；
·簡化核算，穩壓泵啟泵壓力P1也可取0.15Mpa。
·穩壓泵停泵壓力P2（Mpa）=P1（Mpa）+（0.05~0.07）（Mpa）
?。?.05~0.07）---考慮體系巨細，正常走漏量和穩壓泵小時發動次數不大于15次/小時確認。
·穩壓揚程H（m）=(P2-h2)x100
·簡化核算也可取穩壓泵揚程H（m）>穩壓泵停泵壓力P2x100
·消火栓泵出口壓力開關啟泵壓力P3（Mpa）
P3（Mpa）=P1（Mpa）+h3-（0.05~0.07）
h3---氣壓罐電接點壓力表與消火栓泵壓力開關的凈高差（m）；
?。?）當穩壓泵設置在地下消防泵房時：
·穩壓泵啟泵壓力P1（Mpa）>(15+h4)x0.01
h4---最晦氣點消火栓與氣壓罐電接點壓力表的凈高差（m）；
·穩壓泵停泵壓力P2（Mpa）=P1（Mpa）+h5（Mpa）
h5---考慮體系巨細，正常走漏量和穩壓泵小時發動次數不大于15次/小時(氣壓罐調理容積150L)等要素確認。
·消火栓泵出口壓力開關啟泵壓力P3（Mpa）
P3（Mpa）=P1（Mpa）-h3-（0.05~0.07）
h3---氣壓罐電接點壓力表與消火栓泵壓力開關的凈高差（m），如消火栓泵壓力開關標高低于氣壓罐電接點壓力表，h3為負值；
?。?）穩壓泵規劃流量：
消防給水及消火栓體系技術標準GB50974-2014第5.3.2條，穩壓泵的規劃流量應契合下列規定：穩壓泵的規劃流量不該小于消防給水體系管網的正常走漏量和體系主動發動流量。（強制性條文）
管網的正常走漏量應依據管道材質，接口型式等確認，當沒有管網走漏量數據時，穩壓泵的規劃流量宜按消防給水規劃流量的1%~3%計，且不宜小于1L/S。
產品標準報警閥的最小敞開流量為1L/S，自噴體系穩壓泵規劃流量不該小于1L/S，消火栓體系穩壓泵規劃流量不宜小于1L/S。則穩壓泵規劃流量取1L/S，氣壓罐有用容積150L契合標準要求。
附：穩壓泵相關規定
1、下列場所的室內消火栓給水體系應設置消防水泵接合器：
1)高層民用建筑;
2)設有消防給水的住宅、超越五層的其他多層民用建筑;
3)地下建筑和平戰結合的人防工程;
4)超越四層的廠房和倉庫，以及最高層樓板超越20m的廠房或倉庫;
5)四層以上多層汽車庫和地下汽車庫;
6)城市市政隧道。
2、主動噴水救活體系、水噴霧救活體系、泡沫救活體系和固定消防炮救活體系等水救活體系，均應設置消防水泵接合器。
3、消防水泵接合器的給水流量宜按每個10L/s～15L/s核算。消防水泵接合器設置的數量應按體系規劃流量經核算確認，但當核算數量超越3個時，可根據供水可靠性恰當減少;下列消防給水體系宜恰當減少：
1)市政給水管網2路直接供水的高壓消防給水體系;
2)高位消防水池、水塔2路供水的高壓消防給水體系。
4、臨時高壓消防給水體系向多棟建筑供水時，消防水泵接合器宜在每棟單體附件就近設置。
5、消防水泵接合器的供水壓力規模，應根據當地消防車的供水流量和壓力確認。
6、消防給水為豎向分區供水時，在消防車供水壓力規模內的分區，應別離設置水泵接合器;當建筑高度超越消防車供水高度時，消防給水應在設備層等方便操作的地址設置手抬泵或移動泵接力供水的吸水和加壓接口。
7、水泵接合器應設在室外便于消防車使用的地址，且距室外消火栓或消防水池的間隔不宜小于15m，并不宜大于40m。
8、墻面消防水泵接合器的裝置高度距地上宜為0.7m;與墻面上的門、窗、孔、洞的凈間隔不該小于2.0m，且不該裝置在玻璃幕墻下方;地下消防水泵接合器的裝置，應使進水口與井蓋底面的間隔不大于0.4m，且不該小于井蓋的半徑。
9、水泵接合器處應設置永久性標志銘牌，并應標明供水體系、供水規模和額外壓力。
