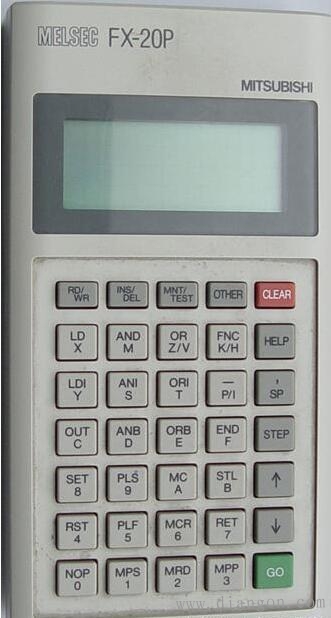

1、CPU（中央微處理器） CPU由控制器和運算器組成，它是plc的運算和控制中樞，起著主導核心作用。 CPU的主要任務是： ①診斷電源、 PLC內部工作狀態及編程的語法錯誤。 ②接收并存儲用戶程序和數據。 ③接收輸入信號，送入數據寄存器并保存。 ④執行監控程序和用戶程序，完成數據和信息的邏輯運算，產生相應的控制信號，完成用戶指令規定的各種操作。 ⑤響應各種外部設備(如編程器、上位機、打印機等)的工作請求。 2、存儲器 可分為系統程序存儲器和用戶程序存儲器，用戶程序存儲器又包括用戶程序存儲區和用戶數據存儲區。 ①系統程序存儲器：用于存放PLC生產廠商永久存儲的程序和指令，稱為監控程序。監控程序與PLC硬件組成和專用部件物性有關，用戶不能訪問和修改該存儲器的內容。 ②用戶程序存儲區：主要存放用戶已編制好的程序或正在調試的應用程序。用戶可擦除重新編程。 ③用戶數據存儲區：用于PLC工作過程中經常變化，需要隨機存儲存取的一些數據。 3、輸入、輸出接口 輸入接口 接收和采集兩種類型的輸入信號， 一類是由按鈕、選擇開關、行程開關、繼電器觸頭、接近開關、光電開關、數字撥碼開關傳送來的開關量輸入信號。 一類是由電位器、測速發電機和各種變送器等傳送來的模擬量輸入信號。 輸出接口 連接被控對象中各種執行元件，如接觸器、電磁閥、指示燈、調節閥（模擬量）、調速裝置。 輸入、輸出接口有數字量（開關量）輸入、輸出和模擬量輸入、輸出兩種形式。 數字量輸入、輸出接口的作用是將外部控制現場的數字信號與PLC內部信號的電平相互轉換。 模擬量輸入、輸出接口的作用是將外部控制現場的模擬信號與PLC內部的數字信號相互轉換。 輸入、輸出接口一般具有光電隔離和濾波，其作用是把PLC與外部電路隔離開，以提高PLC的抗干擾能力。 PLC的開關量輸入接口按使用的電源不同有三個類型： 直流12~24V輸入接口； 交流100~120V或200~240V輸入接口； 交直流12~24V輸入接口。 輸入電路的電源可由外部供給，有的也可由PLC內部提供。 PLC的輸出接口類型有三種，繼電器輸出接口電路、晶體管輸出接口電路和晶閘管輸出接口電路。 繼電器輸出接口為有觸點輸出方式，適用于接通或斷開開關頻率較低的交流或直流負載回路，其帶載能力較強，但壽命較短。晶體管輸出接口和晶閘管輸出接口為無觸點輸出方式，信號響應迅速、壽命長，可用于接通或斷開開關頻率較高的負載回路，晶體管常用于直流電源負載控制回路，晶閘管常用于交流電源負載控制回路。 4、編程器 作用是供用戶進行程序的編制、編輯、調試和監視。 有簡易編程器、圖形編程器和計算機編程器。 簡易編程器(又稱手持編程器)，優點是：價格便宜、攜帶方便。缺點是：只能聯機編程，且一般只能用助記符指令編程。多用于小型PLC。 圖形編程器可以是聯機編程，也可以是脫機編程；可以是梯形圖編程也可以是用助記符編程�？梢耘c打印機、繪圖儀等設備相連，并具有較強的監控功能，但其價格較高，通常用于大、中型PLC系統的編程。 通用計算機編程，采用通用計算機，通過PLC的RS232串行外設通訊口(或RS422接口配以適配器)與計算機相連，利用PLC廠家提供的專用編程軟件，使用戶可以直接在計算機上采用梯形圖或助記符指令編程，并有較強的監控能力。
|
